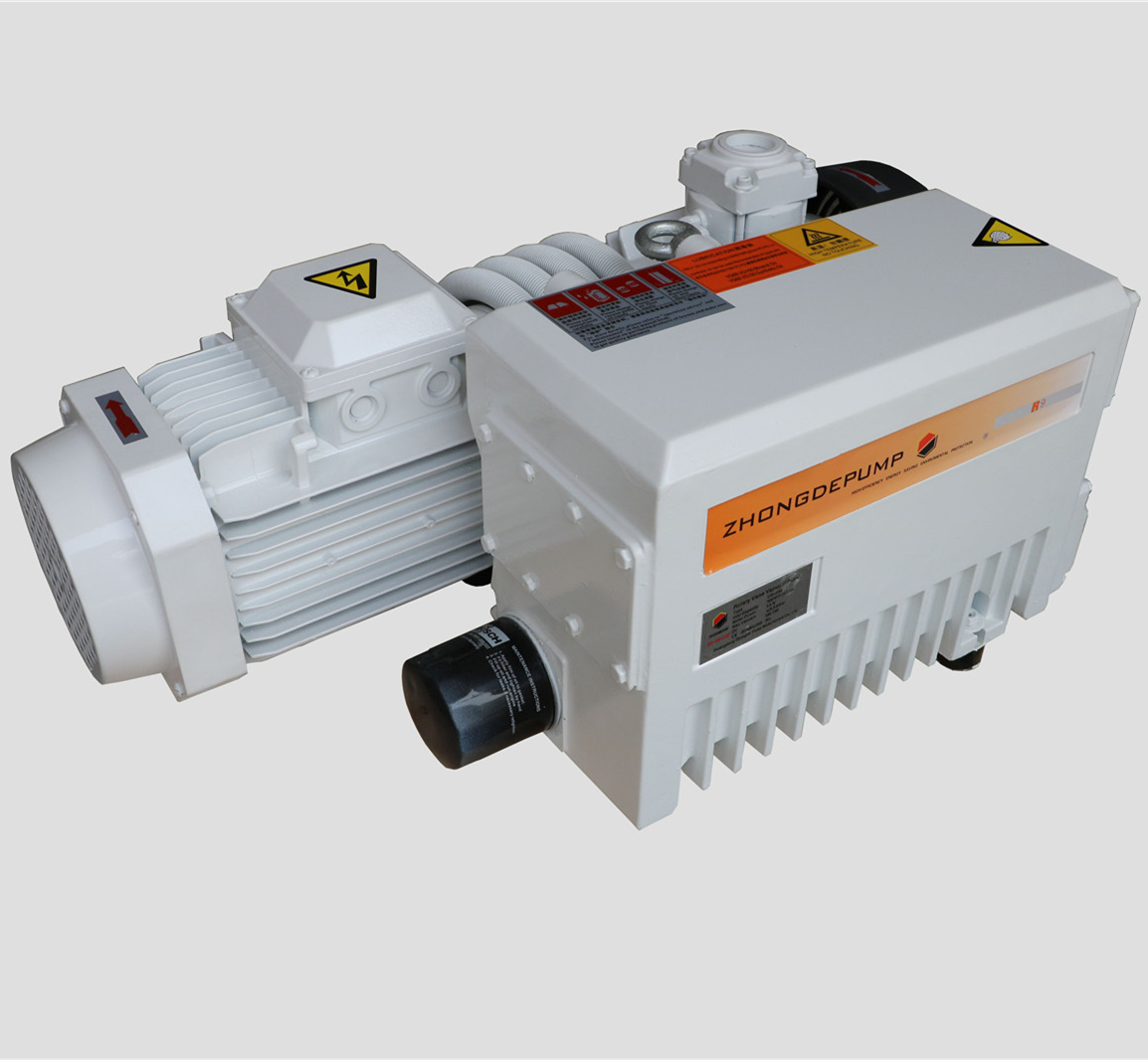

VG100單級旋片真空泵
產品簡介：
VG100單級旋片真空泵不同于同類型普通單級旋片真空泵，可抽于腐蝕性和少量水份氣體；特點：耐磨，防腐，防銹，耐高溫，高真空。
規格型號：VG/VGF100
額定流量：63m3 /h
極限真空：0.1～0.5 mbar
電機功率：3kW
額定電壓：380 V / 50HZ
吸氣口徑：G1 1/4"
額定轉速：1440r/min
噪聲等級：≤ 67dB
用油量：2.5L
整機重量：85kg
外形尺寸(長*寬*高):715*410*295mm
簡介
VG100單級旋片真空泵不同于同類型普通單級旋片真空泵，可抽于腐蝕性和少量水份氣體；特點：耐磨，防腐，防銹，耐高溫，高真空。泵體材質采用特殊工藝處理，雙重密封，解決了在特殊行業不能使用的一些弊端，大大提高了此類真空泵的使用壽命，拓寬了廣泛應用領域。
VG100單級旋片真空泵是公司新研發的一種水冷單級旋片真空泵，適用于溫度過高，頻繁開機，超長時間工作在高溫條件惡劣的環境中。水冷原理是在油箱內部裝有一個流通的冷卻銅管裝置，可以通過銅管將內部的水流通。從而帶走熱量達到降溫的效果，配合水冷機裝置使用效果更佳，優點在于其散熱的效果更好，且不會產生冷凝水珠，真空泵溫度可控制在50-70℃之間，有效的降低真空泵工作溫度，從而提高使用壽命，該冷卻系統具有結構簡單合理，操作方便，安全可靠，成本低廉等優點。
特點
標準電機直聯驅動，可定制特殊要求電機結構緊湊輕巧，尤其適合設備配套吸排氣口采用標準螺紋，連接方便配備高效油氣分離裝置，排氣潔凈運行平穩寧靜，無需特殊固定或減震裝置可靠的油循環結構，適合長期連續運行安裝維護方便，運行費用低廉。
典型應用
1、熱成型（吸塑，壓空，發泡）成型
2、真空包裝設備及食品加工工藝
3、 真空脫氣，脫泡，浸滲，濃縮，干燥
4、真空吸附，夾具，吊具，吸盤
5、真空壓合，定型，貼膜
6、真空結晶，蒸餾，注入，冷卻
適合行業
1、真空包裝及食品加工機械
2、真空成型-定型設備
3、真空干燥及過濾設備
4、物料脫氣及含浸設備
5、模具型腔的抽真空
6、真空型機械手或工作臺等
7、中小型移動真空站

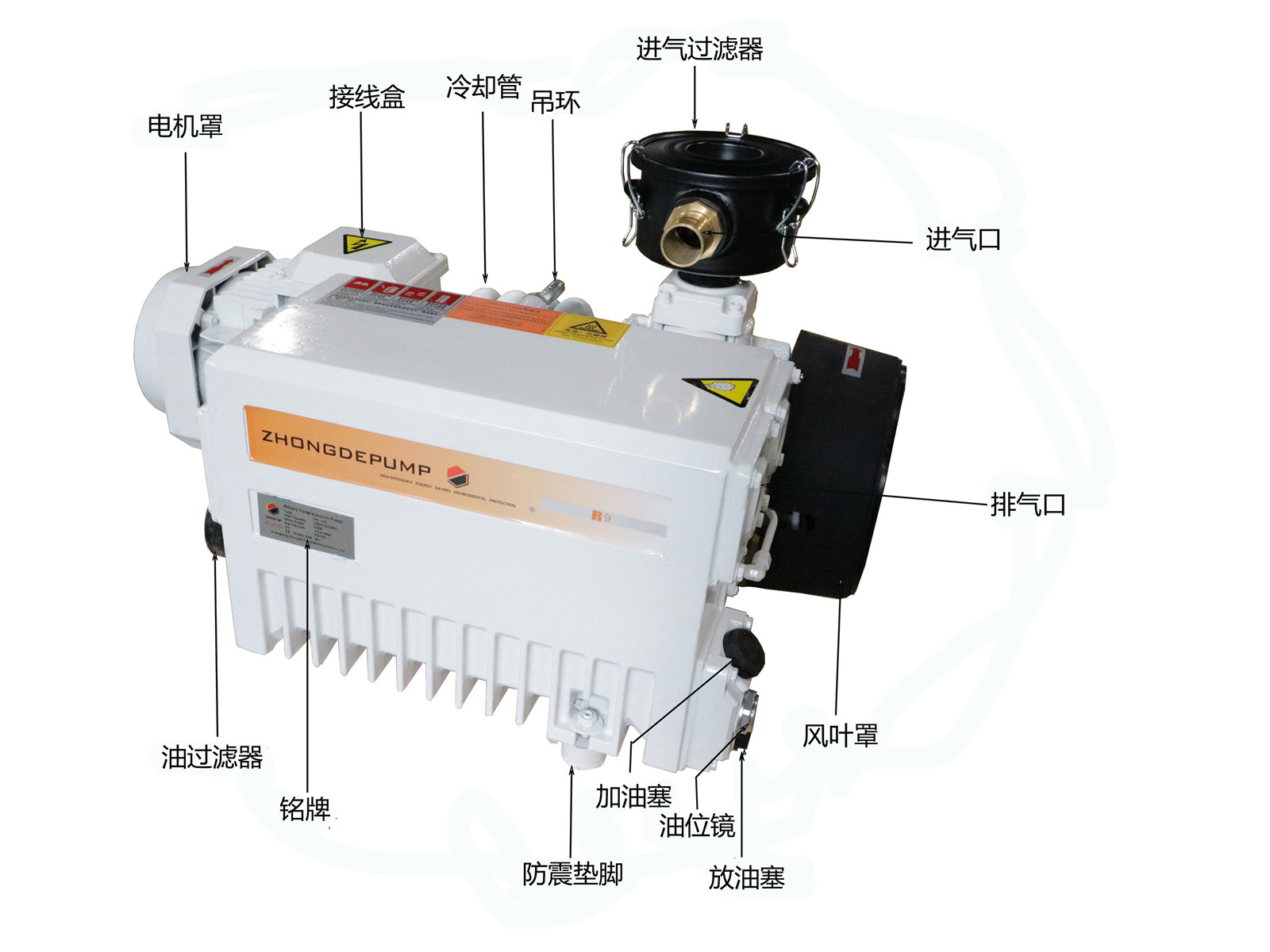

安裝示意圖
VG/VGF型單級系列旋片真空泵技術參數表
|
型號 |
020 |
025 |
040 |
063 |
100 |
202 |
250 |
302 |
630 |
|
抽氣速率（m3/h） |
20 |
25 |
40 |
63 |
100 |
200 |
250 |
300 |
630 |
|
極限壓力 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
|
電機功率（kW） |
0.75 |
0.75 |
1.5 |
2.2 |
3 |
4.5 |
5.5 |
7.5 |
18.5 |
|
電機轉速（r/min） |
2880 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
960 |
|
噪音（分貝） |
≤62 |
≤62 |
≤65 |
≤65 |
≤67 |
≤72 |
≤73 |
≤75 |
≤80 |
|
水蒸氣允許壓力 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
水蒸氣抽除（kg/h） |
0.3 |
0.3 |
0.6 |
1 |
1.6 |
4 |
4.5 |
5 |
7 |
|
工作溫度（℃） |
82 |
82 |
80 |
80 |
84 |
95 |
81 |
83 |
85 |
|
進氣口尺寸 |
G1/2'' |
G3/4'' |
G1 1/4'' |
G1 1/4'' |
G1 1/4'' |
G2'' |
G2'' |
G2'' |
G3'' |
|
裝油量（L） |
0.5 |
0.5 |
1.5 |
2.5 |
2.5 |
5 |
7.5 |
7.5 |
25 |
|
泵重量 |
20 |
25 |
45 |
70 |
85 |
150 |
195 |
211 |
650 |
|
外形尺寸 長*寬*高 |
410*235*195 |
465*230*205 |
660*290*260 |
665*410*295 |
715*410*295 |
850*490*430 |
980*560*430 |
1000*535*430 |
|
